怎样做好图表——《诉讼可视化》笔记

诉讼可视化是发现案件事实，整理争议主线的很好的工具，蒋勇的《诉讼可视化》一书将诉讼可视化的实践步骤拆为如下四步：
第一步：明确对象
第二步：选择合适的图表类型
第三步：确定内容
第四步：更好表达
本文仅就第二、三、四步的关键部分进行笔记摘要：
第二步：选择合适的图表类型
时间图、关系图和数据图,这三种图表类型基本涵盖了案件需要的所有图表。

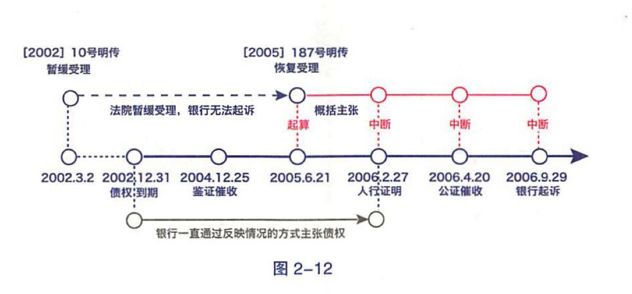

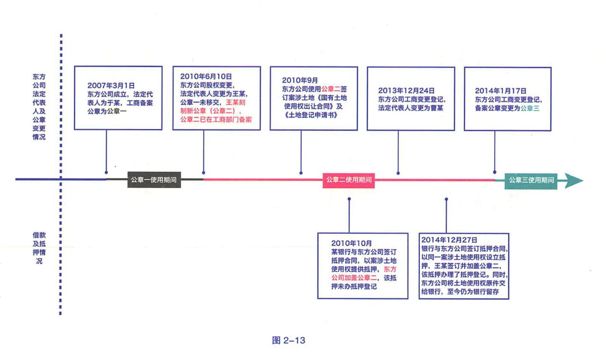

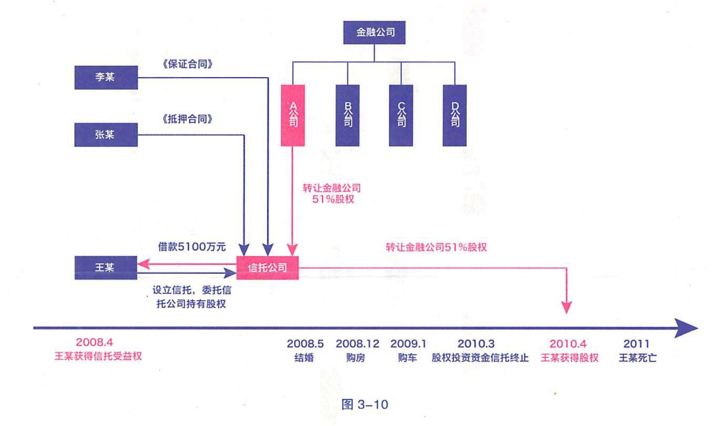

时间图

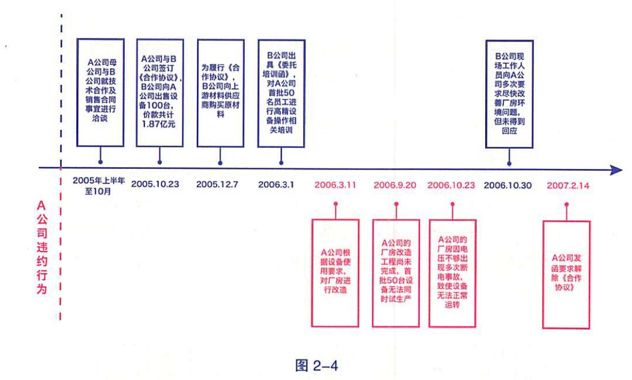

纵向空间表达对比关系

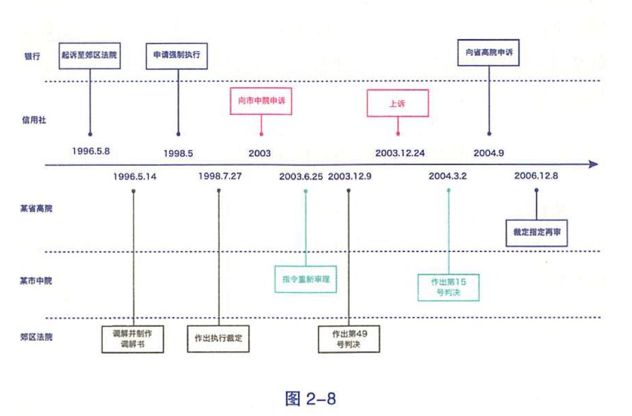

纵向空间进行行为分层

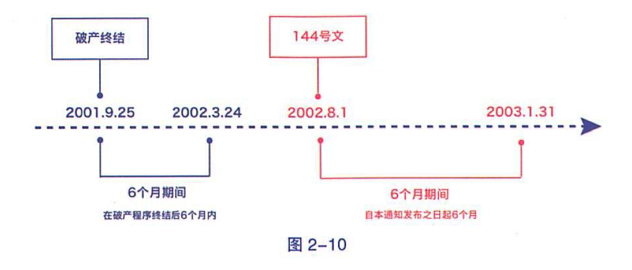

用扩号对时间轴线进行横向划分

用箭头对时间轴线进行横向划分

通过变换线条颜色的方式对时间轴线进行横向划分

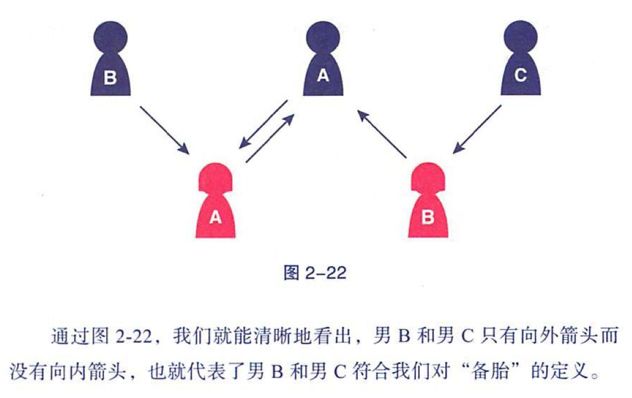

关系图
适用情形：
主体繁多

关系本身为争议焦点

关系为叙事逻辑

关系图绘制技巧：
1保持点线的一致性：图表内线条表达的含义应具有一致性。
2主体尽量不重复
3避免线条交叉、曲折
4符合构图习惯

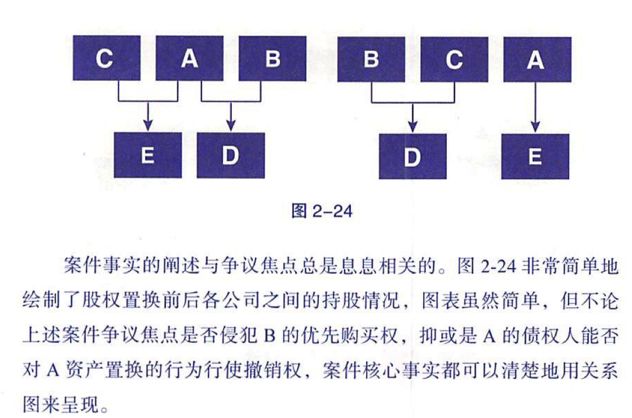

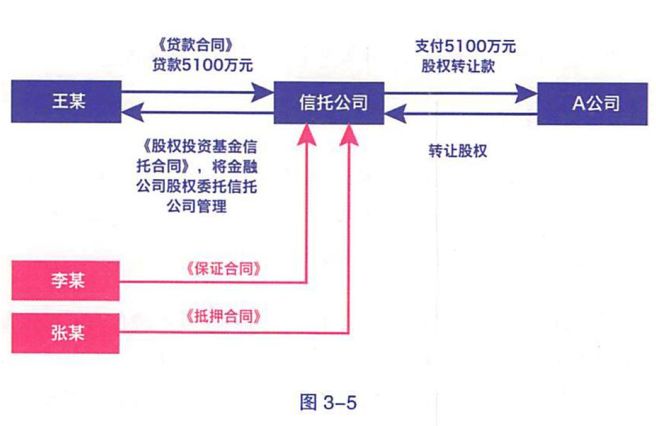

以法律关系作为主线,关键在于找到案涉各主体之间的逻辑连接点,通常以反复出现的主体作为核心主体,并以其为核心向四周扩散法律关系。

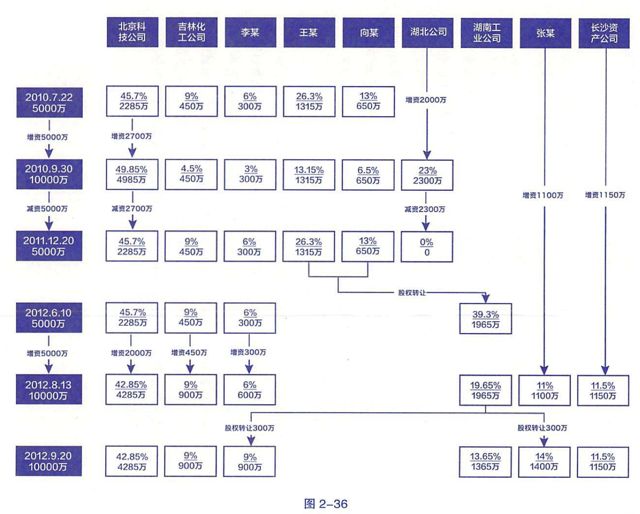

数据图
适用前提：
第一是数据量非常大。
第二是存在重要的数据变动。
第三是需要强调数据间的关系

第三步：确定内容：
第一步,全面罗列,即对全部案件事实和细节进行罗列;
第二步,逻辑整合,即按照时间或关系逻辑对全面罗列形成的细节图表进行整合;
第三步,精简内容,即根据案件事实,对与争议焦点无关的事实进行精简。
第四步：表达技巧：
构图四原则
1对比
2重复
3对齐
4亲密性
· 注意尽量避免线条交叉：对于那些需要与较多图形连接的要素，应尽可能安排在构图的中央位置
· 颜色使用要有目的：如红色代表强调、瞥示、危险,蓝色或绿色代表平静、安全、可行,灰色代表模糊、平庸、辅助等
· 尽量使用色彩饱和度低的颜色

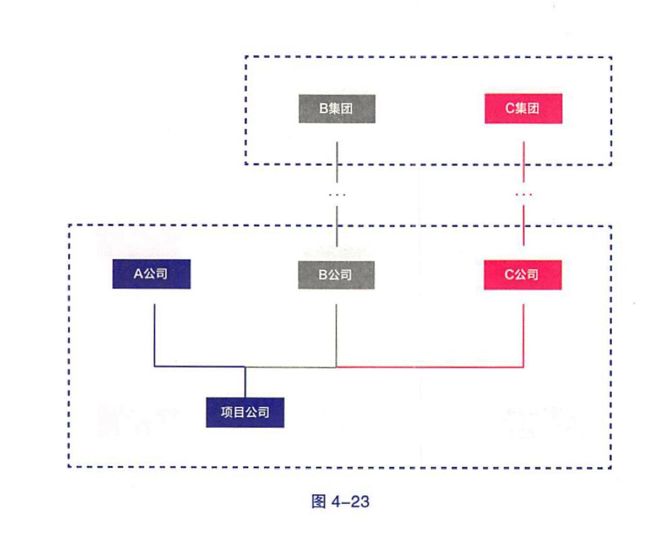

· 突出观点：没有证据的，用虚线，或颜色变灰，弱化突出。

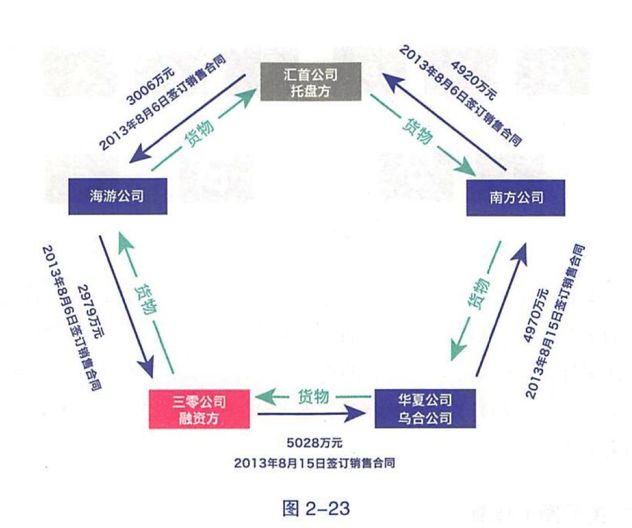

范例
